TBB（Z）型高壓無功補償裝置
所屬欄目：成套裝置
產品描述：
1） 產品概述 RT-TBB（Z）型高壓無功補償裝置主要用于變電站或大型工業用戶6kV、10kV或35kV母線，用于提高系統功率因數，穩定母線電壓，改善供電質量。該裝置主要根據系統電壓、無功...
立即咨詢 咨詢熱線： 17329446165
1） 產品概述
RT-TBB（Z）型高壓無功補償裝置主要用于變電站或大型工業用戶6kV、10kV或35kV母線，用于提高系統功率因數，穩定母線電壓，改善供電質量。該裝置主要根據系統電壓、無功功率、功率因數等參數，利用微機技術控制并聯電容器（組）的投切，實現無功功率補償。該裝置主要由隔離開關、高壓真空接觸器（高壓真空斷路器）、高壓并聯電容器、高壓串聯電抗器、放電線圈、避雷器等組成，有戶內柜體式和戶外框架式兩種型式。其主要技術特點如下：
u 單元式結構，每套裝置均有一個控制保護單元、進線柜單元及根據不同分組數量確定的高壓投切電容器單元，每個單元間連接，維護方便。
u 成套設備在每個單元上安裝觀察窗，帶電顯示器，運行指示燈等，并在進線單元操作機構及每個單元安裝電磁鎖，滿足五防要求，方便用戶觀察并保證設備的安全運行。
u 根據系統諧波情況，計算出每分組回路電抗器的電抗率，分別加裝1%～12%干式串聯電抗器，降低系統過電壓，限制減小合閘涌流，抑制系統高次諧波，避免發生諧振，保護電容器可靠運行。
u 具有過壓，欠壓，開口三角保護，不平衡保護，過電流保護等保護功能
u 無功自動補償，根據電壓優先原則，依無功大小自動投切電容器組，使系統始終處于不過壓、少欠過補、無功損耗最小狀態。
u 可控制一至兩段母線，一至八組電容器，自動判斷變電站兩段母線的運行情況，即可兩段母線同時獨立控制（分列控制），又可按兩段母線統一并列控制，也可單段母線單列控制。
2）主要技術參數
額定電壓：6kV、10kV、35kV；
額定容量：≤6000kvar（6kV）、≤12000kvar（10kV）、≤30000kvar（35kV）；
電容器投切路數：1～8路；
電容器接線方式：?jiǎn)涡切位螂p星形；
投切方式：自動、手動可選；
電抗率：可根據涌流及諧波情況選擇合適的電抗率（1%，4.5%～6%，12%）；
安裝方式：戶內柜體式、戶外架構式；
控制電壓：220VAC或220VDC；
采樣信號：電壓互感器二次電壓（100V）；電流互感器二次電流（5A）。

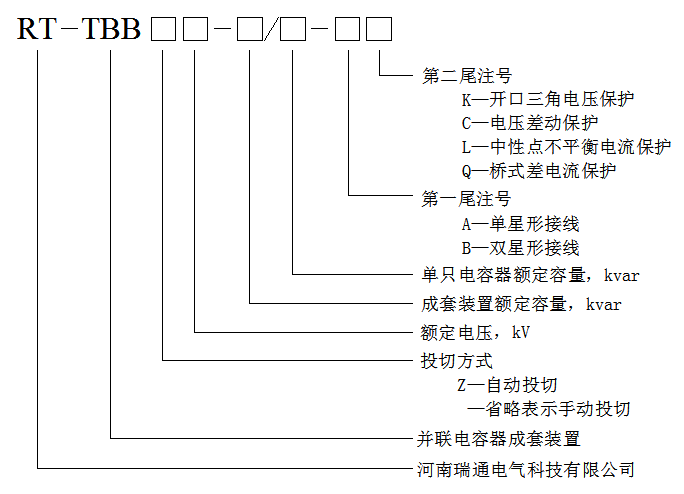

3）型號說明
4）產品選型
常用型號規格如下表所示，特殊規格可定制：
戶內高壓無功補償成套裝置選型表
戶外高壓無功補償成套裝置選型表
35kV高壓無功補償裝置選型表
